מוצר חרושתי מוכן-להרכבה לאיטום מעברי צינורות בממ"ד, המיועד לשילוב ישיר בתוך יציקת הבטון. בממדים של 7×10 ס"מ בלבד — הקומפקטי ביותר בשוק — ומגיע מוכן לחיבור שקעי חשמל. מיוצר בתקנים מחמירים ומאושר על ידי פיקוד העורף לשימוש במרחבים מוגנים.
מוטמע בשלב היציקה ומבטל את הצורך בעבודות אחר-יציקה. חיסכון משמעותי בכוח אדם ובזמן.
כאשר ממוקם נכון בתוך הבטון, נוצר חיבור הרמטי מלא — ללא סדקים, ללא נקודות כשל.
המוצר מגיע עם אישורים מלאים ומתאים לדרישות הרגולטוריות של פיקוד העורף ותו"ל.
מגיע מוכן-להרכבה עם הוראות ברורות. לא דורש כלי עבודה מיוחדים או הכשרה ייעודית.
תהליך ההתקנה פשוט ומהיר. בצעו את השלבים הבאים לפני יציקת הבטון.
וודאו שהצינור נקי, ישר ובקוטר המתאים להתקן. גזרו לאורך הנכון לפי מפרט הקיר.
החליקו את ההתקן החרושתי על הצינור במיקום הנכון ביחס לדופן הקיר.
קבעו את ההתקן בתוך תבנית הקיר בעזרת חיבורי הקיבוע המצורפים, בהתאם לסימוני הכיוון.
יצקו את הבטון כרגיל. ההתקן ישמור על מיקומו ויצור את האטימה עם התקשות הבטון.
לאחר שהבטון התקשה לחלוטין, בצעו בדיקת אטימות וודאו שאין חדירות סביב ההתקן.
תמונות מהתקנות שבוצעו בפרויקטי בנייה ברחבי הארץ.
| חומר | פוליאתילן בצפיפות גבוהה (HDPE) |
|---|---|
| קטרים זמינים | 20 מ"מ – 110 מ"מ |
| עומק קיר מינימלי | 200 מ"מ |
| לחץ עמידה | לפי דרישות פיקוד העורף |
| אישורים | פיקוד העורף, מכון התקנים |
| מתאים לצינורות | PVC, PE, נחושת, פלדה |

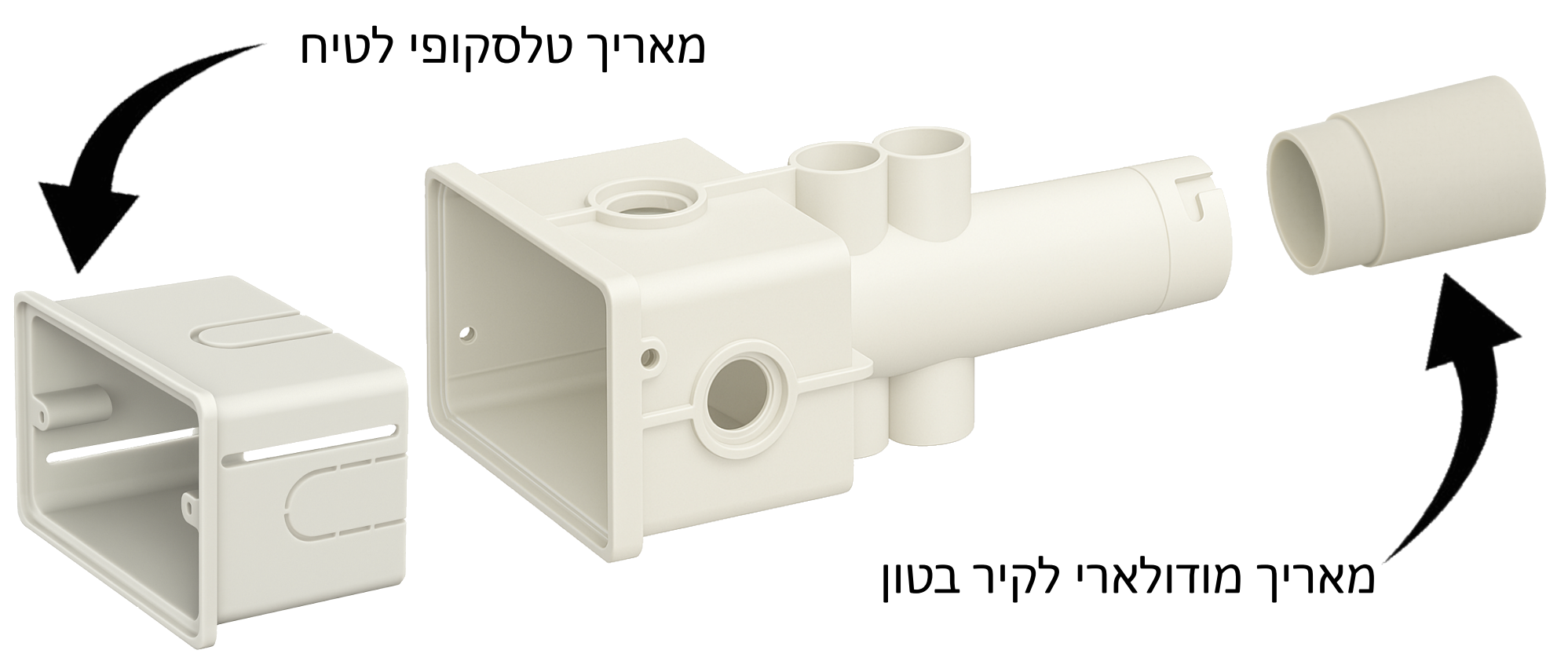

ההתקן המרכזי (גוף החרושתי) מגיע עם שני סוגי מרחיבים המאפשרים התאמה לעומקי קיר שונים:
מרחיק טלסקופי לטיח — מחלק קצר וגמיש המוחלק לתוך פתח הגוף ומאפשר הגדלת האורך הכולל בשלב הגמר (טיח / בנייה יבשה), מבלי לפגוע באטימה שנוצרה עם הבטון.
מרחיק מודולרי לקיר בטון — חתיכה גלילית קשיחה המתחברת לקצה ההתקן לפני היציקה, ומשמשת להארכה מדויקת של ההתקן בקירות עם פרופיל עומק גדול. מתחבר בתצמוד מכני (snap-fit) ומשמר קו-ציר מדויק עם הצינור.

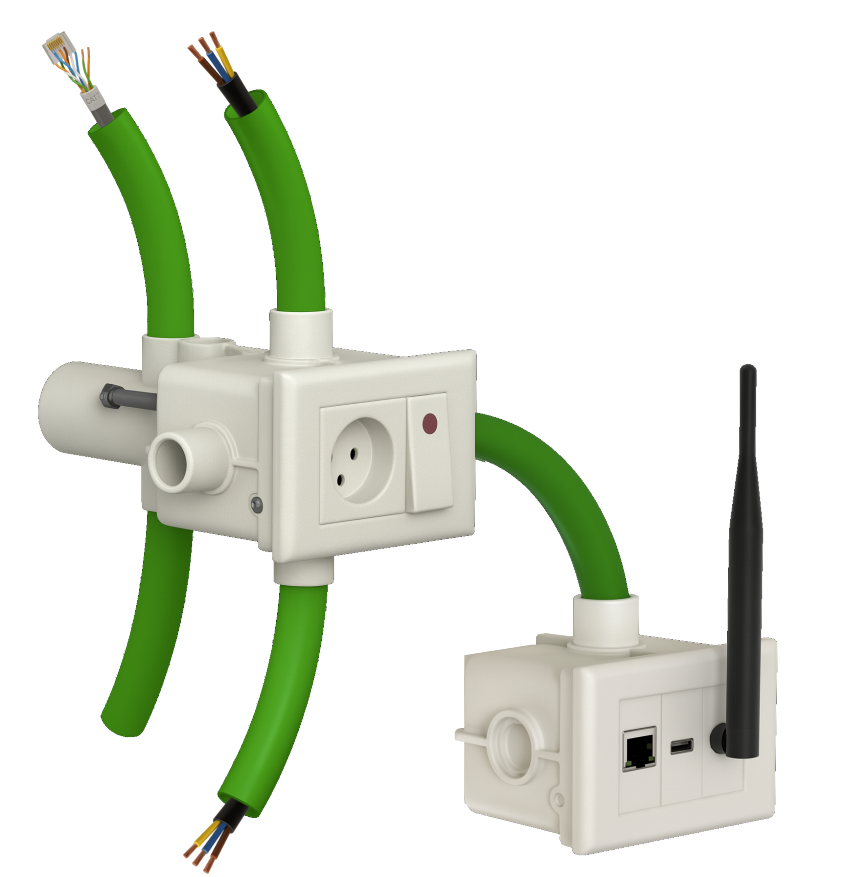

התמונה מדגימה את הגמישות היישומית של ההתקן: גוף החרושתי (בגדול, משמאל) ממוקם בדופן הקיר ומאפשר מעבר בו-זמני של מספר כבלים ממוגני בידוד ירוק — לרבות כבל רשת (LAN/Cat) וכבל חשמל, שניהם מבוצעים עם גיוון צבע לזיהוי מהיר.
בחזית הגוף מותקן שקע חשמל סטנדרטי (Schuko) ונורת חיווי אדומה, המדגישים כי ניתן לשלב ממשקי קצה ישירות בגוף ההתקן.
ליד ימין מוצגת גרסת ההתקן הקטנה (single-port), עם מחבר RJ-45 (Ethernet) ואנטנת Wi-Fi — ומדגים שימוש בגרסת ההתקן לחיבור נקודת גישה רשת בממ"ד, תוך שמירה מלאה על האטימה.
